Защитата от пренапрежение е ключова характеристика в захранващите устройства за монтиране на печатни платки, осигуряващи безопасността и надеждността на електронните устройства. Като доставчик на захранване за монтиране на печатни платки, разбирам значението на тази функция и нейното въздействие върху цялостната производителност на захранващите устройства. В този блог ще разгледам как работи функцията за защита от пренапрежение в захранване за монтаж на печатна платка.
Разбиране на пренапрежението в захранващите устройства
Преди да обсъдим функцията за защита от пренапрежение, важно е да разберем какво означава пренапрежение в контекста на захранващите устройства. Свръхнапрежение възниква, когато напрежението, подадено към устройството, надвишава номиналното напрежение. Това може да се случи поради различни причини, като например колебания в електрическата мрежа, удари на мълнии или неизправности в самото захранване. Когато възникне пренапрежение, то може да причини значителни щети на електронните компоненти, водещи до системни повреди, намален живот на устройствата и дори опасности за безопасността.
Значението на защитата от пренапрежение
Защитата от пренапрежение е предназначена да предотврати щетите, причинени от прекомерно напрежение. Той действа като предпазна мярка за електронните устройства, като гарантира, че те получават стабилно и безопасно захранване с напрежение. Без подходяща защита от пренапрежение, дори кратък скок на напрежението може да причини необратима повреда на чувствителни компоненти, като интегрални схеми, транзистори и кондензатори. Чрез прилагане на ефективна защита от пренапрежение, захранващите устройства за монтиране на печатни платки могат да подобрят надеждността и дълготрайността на устройствата, които захранват.
Как работи защитата от пренапрежение в захранващи устройства за монтиране на печатни платки
Има няколко метода, използвани за прилагане на защита от пренапрежение в захранващи устройства за печатни платки. Ето някои от най-често срещаните техники:
Ценерови диоди
Ценеровите диоди са едни от най-простите и широко използвани компоненти за защита от пренапрежение. Ценеровият диод е специален тип диод, който работи в обратна област на пробив. Когато напрежението на ценеровия диод надвиши напрежението на пробив, той започва да провежда ток, отклонявайки излишното напрежение от товара. Това помага да се поддържа относително постоянно напрежение в товара, предпазвайки го от пренапрежение.
В захранването за монтиране на печатна платка ценеровите диоди обикновено са свързани паралелно с товара. Когато входното напрежение е в нормалния диапазон, ценеровият диод остава в непроводимо състояние. Въпреки това, когато напрежението надвиши напрежението на пробив на ценеровия диод, той започва да провежда, ограничавайки напрежението в товара до напрежението на пробив на ценеровия диод.
Металооксидни варистори (MOV)
Металооксидните варистори (MOV) са друг популярен избор за защита от пренапрежение. MOV е нелинеен резистор, чието съпротивление намалява с увеличаване на напрежението върху него. Когато напрежението превиши определен праг, съпротивлението на MOV пада значително, което му позволява да провежда голямо количество ток. Това отклонява излишното напрежение от товара, предпазвайки го от пренапрежение.
MOV често се използват в захранващи устройства за монтиране на печатни платки за защита срещу преходни процеси с високо напрежение, като тези, причинени от удари на мълнии или пренапрежения в електрическата мрежа. Те могат да се справят с големи количества енергия за кратък период от време, което ги прави подходящи за защита срещу внезапни пикове на напрежението.
Вериги за защита от пренапрежение (OVP).
В допълнение към използването на пасивни компоненти като ценерови диоди и MOV, много захранващи устройства за монтиране на печатни платки също включват вериги за активна защита от пренапрежение (OVP). Тези схеми обикновено използват интегрални схеми (IC) за наблюдение на изходното напрежение на захранването. Ако изходното напрежение превиши предварително зададен праг, OVP веригата ще предприеме действия за защита на товара.
OVP верига може да работи чрез изключване на захранването или чрез регулиране на изходното напрежение до безопасно ниво. Някои OVP вериги могат също да осигурят предупредителен сигнал, показващ, че е възникнало състояние на пренапрежение. Чрез използване на OVP верига захранващите устройства за монтиране на печатни платки могат да осигурят по-прецизна и надеждна защита от пренапрежение.
Нашите захранвания за монтиране на печатни платки и защита от пренапрежение

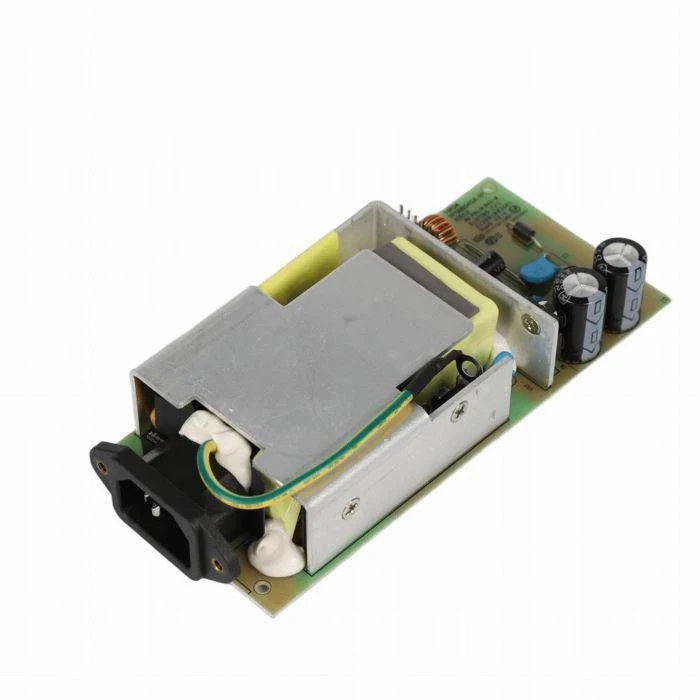

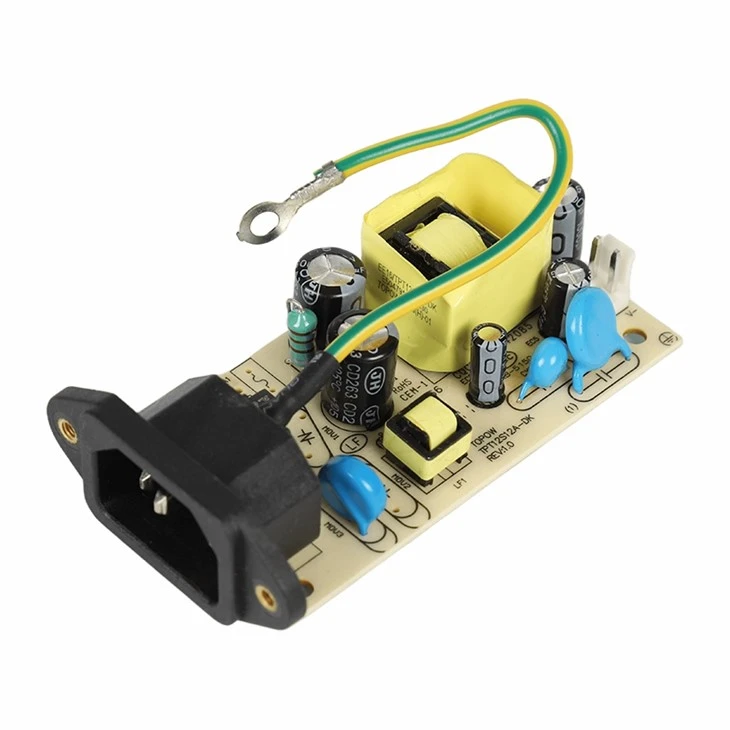

Като доставчик на захранване за печатни платки, ние разбираме значението на защитата от пренапрежение. Ето защо всички наши захранвания са проектирани със здрави механизми за защита от пренапрежение. Независимо дали имате нужда отAC-DC импулсно захранване, а12V3A Гола платка, или a90W захранване с отворена рамка с един изход, можете да се доверите, че нашите продукти ще осигурят надеждна защита от пренапрежение.
Нашите захранвания използват комбинация от ценерови диоди, MOVs и OVP вериги, за да осигурят цялостна защита от пренапрежение. Ние също провеждаме строги тестове на всички наши продукти, за да гарантираме, че отговарят на най-високите стандарти за качество и надеждност. Избирайки нашите захранващи устройства за монтиране на печатни платки, можете да сте спокойни, знаейки, че вашите електронни устройства са защитени от пренапрежение.
Свържете се с нас за вашите нужди от захранване
Ако търсите висококачествени захранващи устройства за печатни платки с отлична защита от пренапрежение, ние сме тук, за да ви помогнем. Нашият екип от експерти може да ви помогне при избора на правилното захранване за вашето конкретно приложение. Независимо дали сте малък производител на електроника или голяма индустриална компания, ние разполагаме с продуктите и експертизата, за да отговорим на вашите нужди.
Свържете се с нас днес, за да обсъдим вашите изисквания за захранване и да научите повече за нашите продукти. Очакваме с нетърпение да работим с вас, за да предоставим най-добрите решения за захранване за вашия бизнес.
Референции
- „Наръчник за проектиране на захранване.“ Редактирано от Марти Браун. McGraw-Hill, 2001.
- „Електронни устройства и теория на електрическите вериги.“ От Робърт Л. Бойлестад и Луис Нашелски. Пиърсън, 2017 г.
- „Основи на силовата електроника.“ От Робърт У. Ериксън и Драган Максимович. Springer, 2001.
